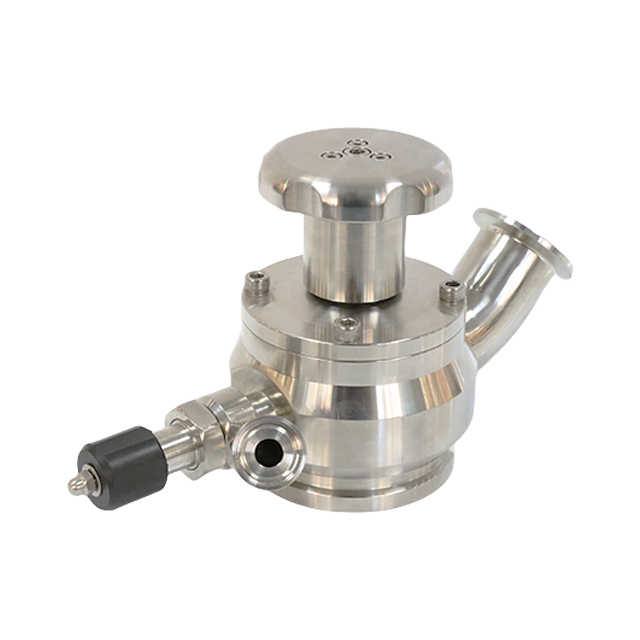

Válvula de fundo nivelado do tanque asséptico de aço inoxidável com válvula de amostragem asséptica
A válvula de diafragma sanitária é controlada remotamente pelo atuador de acionamento ou operada manualmente por uma alça. Tem as vantagens de estrutura simples, aparência bonita, desmontagem rápida, operação flexível, menos resistência a fluidos e aplicação confiável, etc.
Princípios de Trabalho
A válvula de diafragma sanitária separa a parede interna do corpo da válvula superior e inferior do diafragma, de modo que a haste da válvula, o disco da válvula e outras partes acima do diafragma não sejam corroídas pelo meio, a estrutura da sede da gaxeta garante que não haja- vazamento médio. Ele não apenas garante a pureza do meio de trabalho na tubulação, mas também evita que o meio entre nas peças de trabalho na tubulação. Em uma válvula de diafragma, uma vez que o meio de trabalho está em contato apenas com o diafragma e o corpo da válvula, ambos com grau alimentício aprovado pela FDA. A válvula pode controlar idealmente uma variedade de meios de trabalho, especialmente aqueles com meio de trabalho de corrosão química. O corpo da válvula de diafragma e a junta com ajuste apertado para fornecer a vedação do corpo da válvula e a vedação da sede para garantir a tubulação dentro e fora ambiente completamente isolado.
Aço inoxidável DVálvula de diafragma Tabela de especificações
Máx. pressão de trabalho | 10 barras |
Faixa de temperatura | -10° ~ +120°C ou superior mediante solicitação |
Tamanhos disponíveis | 1' a 6' |
Terminar conexão | Braçadeira, Solda, Flange, Rosca |
Material do corpo | AISI316L |
Estrutura corporal | 2 vias, 3 vias, tipo T fundido, tipo U, tipo T forjado, com porta de drenagem, válvulas de bloqueio de diafragma de perna não morta |
Material de vedação | Diafragma único EPDM, membrana limitada EPDM + PTFE, membrana EPDM / PTFE 2 peças |
Operação | Volante de plástico ou inoxidável, atuador pneumático de plástico, atuador pneumático de aço inoxidável, atuador elétrico |
Tratamento de superfície | Ra 0,4 ~ 0,8 µm |
Padrões | 3A, SMS, DIN, ISO |
Características
● Design de vedação exclusivo, sem ângulos mortos
● Absolutamente estéril, sem cantos cegos.
● Capô em aço inoxidável com partes internas sanitárias
● 100% hidráulico testado / 100% inspecionado
● Manuseio suave de materiais
● Diafragma Teste de 300.000 vezes
● O diafragma combina perfeitamente com o design do corpo da válvula
● Operação da válvula mais segura e eficiente
● A superfície interna é RA0.4, que está em total conformidade com o grau farmacêutico
● Excelente para controle de fluxo, caminho de fluxo direto
● Fácil desmontagem, fácil manutenção, fácil de limpar, CIP
● Baixa turbulência, contrapressão mínima
●Estrutura de vedação exclusiva, elimina o canto cego sanitário. Fácil de limpar o processo de esterilização e livre de contaminação.
Aplicativo
As válvulas de diafragma, operadas manual ou pneumaticamente, são projetadas especificamente para uso em processos sanitários e assépticos nas indústrias médica e farmacêutica. Desempenho muito bom no controle da vazão da linha de tubulação de pequeno fluxo. As válvulas são adequadas para aplicação em fluidos de alta vazão, alta corrosividade e alta viscosidade.
Princípios de Trabalho
A válvula de diafragma sanitária separa a parede interna do corpo da válvula superior e inferior do diafragma, de modo que a haste da válvula, o disco da válvula e outras partes acima do diafragma não sejam corroídas pelo meio, a estrutura da sede da gaxeta garante que não haja- vazamento médio. Ele não apenas garante a pureza do meio de trabalho na tubulação, mas também evita que o meio entre nas peças de trabalho na tubulação. Em uma válvula de diafragma, uma vez que o meio de trabalho está em contato apenas com o diafragma e o corpo da válvula, ambos com grau alimentício aprovado pela FDA. A válvula pode controlar idealmente uma variedade de meios de trabalho, especialmente aqueles com meio de trabalho de corrosão química. O corpo da válvula de diafragma e a junta com ajuste apertado para fornecer a vedação do corpo da válvula e a vedação da sede para garantir a tubulação dentro e fora ambiente completamente isolado.
Recurso e especificação
Aço inoxidável DVálvula de diafragma Tabela de especificações
Máx. pressão de trabalho | 10 barras |
Faixa de temperatura | -10° ~ +120°C ou superior mediante solicitação |
Tamanhos disponíveis | 1' a 6' |
Terminar conexão | Braçadeira, Solda, Flange, Rosca |
Material do corpo | AISI316L |
Estrutura corporal | 2 vias, 3 vias, tipo T fundido, tipo U, tipo T forjado, com porta de drenagem, válvulas de bloqueio de diafragma de perna não morta |
Material de vedação | Diafragma único EPDM, membrana limitada EPDM + PTFE, membrana EPDM / PTFE 2 peças |
Operação | Volante de plástico ou inoxidável, atuador pneumático de plástico, atuador pneumático de aço inoxidável, atuador elétrico |
Tratamento de superfície | Ra 0,4 ~ 0,8 µm |
Padrões | 3A, SMS, DIN, ISO |
Características
● Design de vedação exclusivo, sem ângulos mortos
● Absolutamente estéril, sem cantos cegos.
● Capô em aço inoxidável com partes internas sanitárias
● 100% hidráulico testado / 100% inspecionado
● Manuseio suave de materiais
● Diafragma Teste de 300.000 vezes
● O diafragma combina perfeitamente com o design do corpo da válvula
● Operação da válvula mais segura e eficiente
● A superfície interna é RA0.4, que está em total conformidade com o grau farmacêutico
● Excelente para controle de fluxo, caminho de fluxo direto
● Fácil desmontagem, fácil manutenção, fácil de limpar, CIP
● Baixa turbulência, contrapressão mínima
●Estrutura de vedação exclusiva, elimina o canto cego sanitário. Fácil de limpar o processo de esterilização e livre de contaminação.
Aplicativo
As válvulas de diafragma, operadas manual ou pneumaticamente, são projetadas especificamente para uso em processos sanitários e assépticos nas indústrias médica e farmacêutica. Desempenho muito bom no controle da vazão da linha de tubulação de pequeno fluxo. As válvulas são adequadas para aplicação em fluidos de alta vazão, alta corrosividade e alta viscosidade.
