| Quantidade: | |
|---|---|
A válvula borboleta pneumática consiste em uma válvula borboleta manual e um atuador pneumático. A válvula é consiste em quatro partes: alça, disco borboleta, anel de vedação e flange da válvula.
As válvulas borboleta pneumáticas são polidos mecanicamente como padrão, com uma superfície lisa para garantir a limpeza e sem áreas que possam criar contaminação potencial. A operação rápida torna a válvula aberta e a manutenção fácil e segura, reduzindo o tempo de inatividade do processo.
JN-BV 1018
JONENG
8481804090

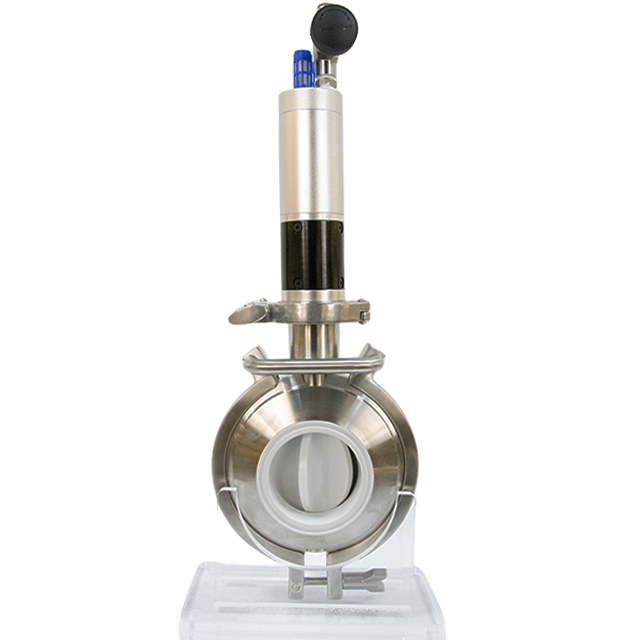

Válvula borboleta dosadora oscilante de aço inoxidável sanitário com três braçadeiras
A válvula borboleta pneumática é controlada por ar comprimido através de um pistão de alumínio ou pistão de aço inoxidável. O pistão controla o disco para trabalhar a 90 grau para abrir ou fechar a válvula. Os atuadores pneumáticos podem ser desmontados e reparados. O atuador pneumático possui grande torque e é fácil de instalar e operar.
UauPrincípios de funcionamento
O atuador pneumático com design de retorno por mola única ou design de dupla ação pneumática. O ar comprimido empurra o pistão central no atuador pneumático para comprimir para baixo para acionar a cabeça rotativa de modo que a cabeça rotativa gire 90 graus, e o núcleo quadrado é conectado ao atuador pneumático e ao disco da válvula para fazer a válvula abrir e fechar . A válvula é aberta ou fechada de acordo com o fluxo do meio de controle na tubulação
Aço inoxidável Válvula Borboleta Tabela de especificações
Pressão de Trabalho | 10 Bar (a pressão máxima é de 16 bar para conexão soldada em tamanhos pequenos |
Temperatura de trabalho | -10ºC PARA + 120ºC |
Tamanho | 1/2'-12', DN15-DN300 |
Nota | AISI304 e AISI316L |
Juntas aprovadas pela FDA em silicone, EPDM, viton, PTFE | |
Conexão | Braçadeira, Solda, Rosca, rosca macho; rosca fêmea; extremidade do flange; conexão de união |
Superfície | Polimento interno sanitário (Ra ≤ 0,8 μm) |
Polimento externo sanitário (Ra ≤1,6 μm) | |
Padrão | ISO, 3A, SMS, RJT, DIN e assim por diante |
Disco de válvula borboleta e corpo é feito de forjamento | |
Acionado manual ou pneumático ou elétrico são escolhidos de acordo com as diferentes aplicações. | |
Ar comprimido necessário | 4-8Bar |
Conexão de ar comprimido | G 1/8'' |
Interruptor de limite | 6-36V, DC 2nos de NPN ou PNP (a ser escolhido |
Peças de válvula
Corpo | Aço inoxidável AISI316L ou AISI 304 (1.4301/1.4404) |
Disco | AISI304 ou AISI316L |
Alça de posição de puxar | Material de aço inoxidável, tipo redondo ou tipo quadrado |
Multiposição Alça de pinça | Alça de pinça ABS, alça de pinça SS, 2/3/4/12 posições para ajuste, tipo universal |
Junta | EPDM, VITON (FPM), Silicone, cores diferentes estão disponíveis |
Casquilho | EPDM ou PTFE, outro pedido de material |
Noz | Material de aço inoxidável 304 ou 316 ou outro pedido |
Parafuso | Material de aço inoxidável 304 ou 316 ou outro pedido |
Características
● Assentos e vedações estão em conformidade com a aprovação da FDA
● Design de junta especial, fluido livre de resíduos
● Melhor prova de ácido, prova de álcalis
● Torque pequeno, peso leve, estrutura simples
● Instalação em 360 graus
● 100% testado e inspecionado
● Proteção econômica contra vazamentos
● Mais de trinta mil testes de segurança
● Perdas de baixa pressão
● Limpeza completa, design exterior higiênico
● Minimize a turbulência e maximize o fluxo de fluido
Aplicativo
Válvula borboleta sanitária amplamente utilizada em líquidos de baixa e média viscosidade para indústrias de alimentos e bebidas, cerveja, laticínios, farmacêutica, etc., com requisitos de alta precisão e pureza.
