Uma bomba de parafuso é um tipo de bomba de deslocamento positivo que usa um ou mais parafusos para mover o fluido através da bomba. Também é conhecida como bomba de parafuso de Arquimedes ou bomba de cavidade progressiva. Os componentes principais de uma bomba de parafuso incluem um rotor de parafuso helicoidal (ou parafusos) e um estator.
As bombas helicoidais são bombas de deslocamento positivo que transferem líquido ou água ao longo do eixo do parafuso por meio de um ou mais parafusos. Para pressurizar o fluido e transferi-lo para o sistema, esses parafusos se interligam. Dentro da cavidade do cilindro, esses parafusos alternam e interagem entre si.
JONENG
8481804090

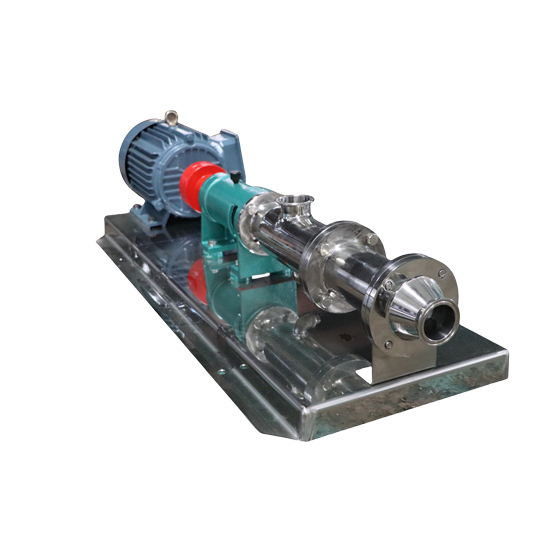

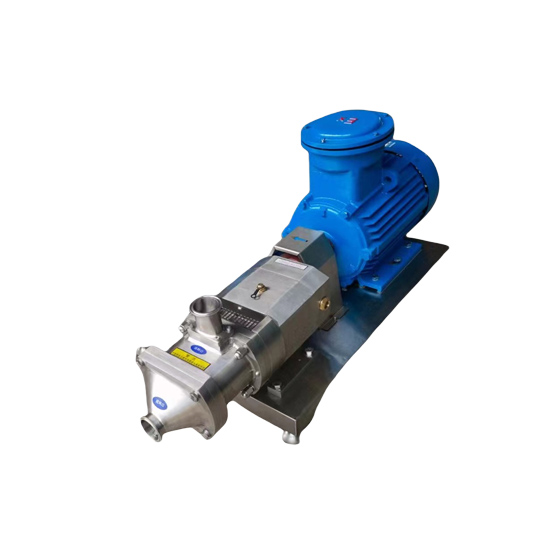

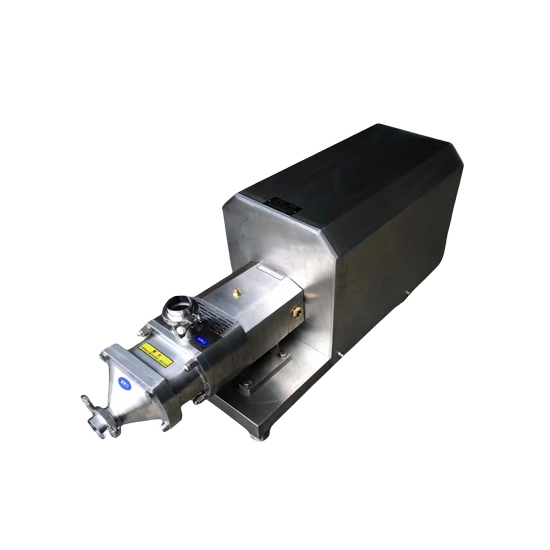

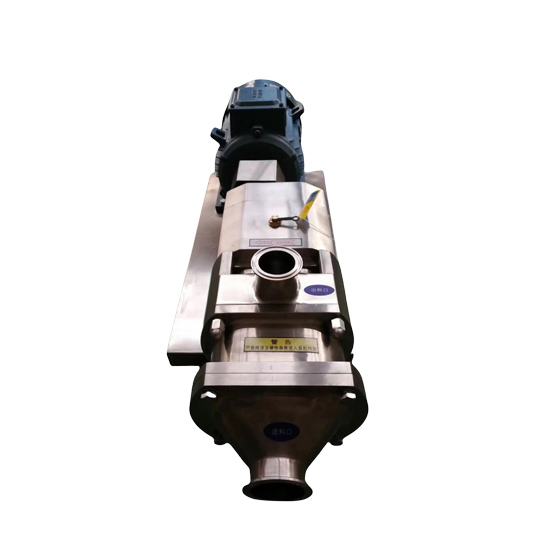

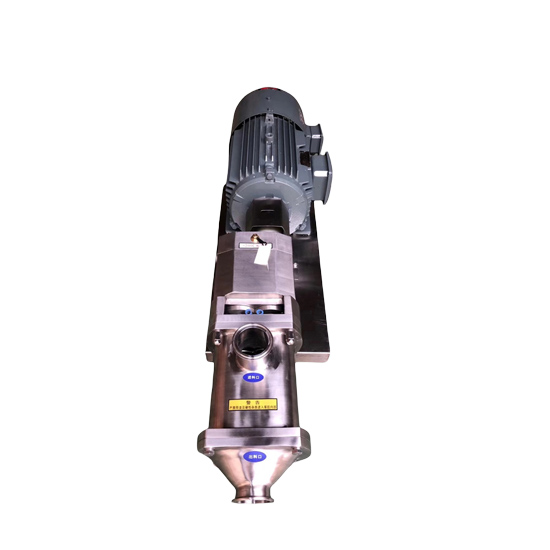

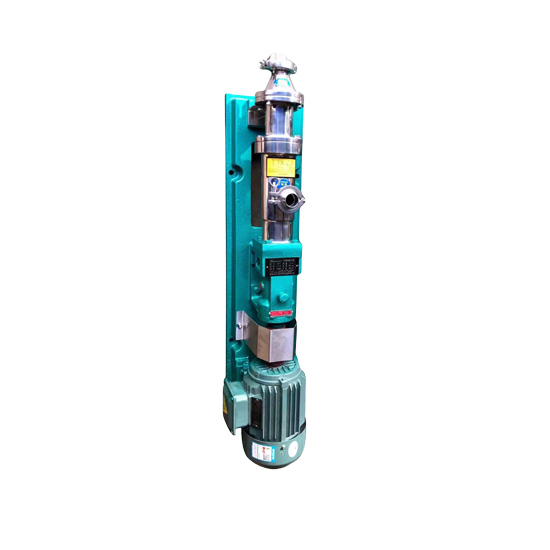

Bomba de parafuso duplo de transferência vertical sanitária de aço inoxidável de alta temperatura com funil
Uma bomba de parafuso é um tipo de bomba de deslocamento positivo que usa um ou mais parafusos para mover o fluido através da bomba. Também é conhecida como bomba de parafuso de Arquimedes ou bomba de cavidade progressiva. Os componentes principais de uma bomba de parafuso incluem um rotor de parafuso helicoidal (ou parafusos) e um estator.
As bombas helicoidais são bombas de deslocamento positivo que transferem líquido ou água ao longo do parafuso eixo usando um ou mais parafusos. Para pressurizar o fluido e transferi-lo para o sistema, esses parafusos se interligam. Dentro do cilindrooco, esses parafusos reciprocam e interagem entre si.
Princípios de Trabalho

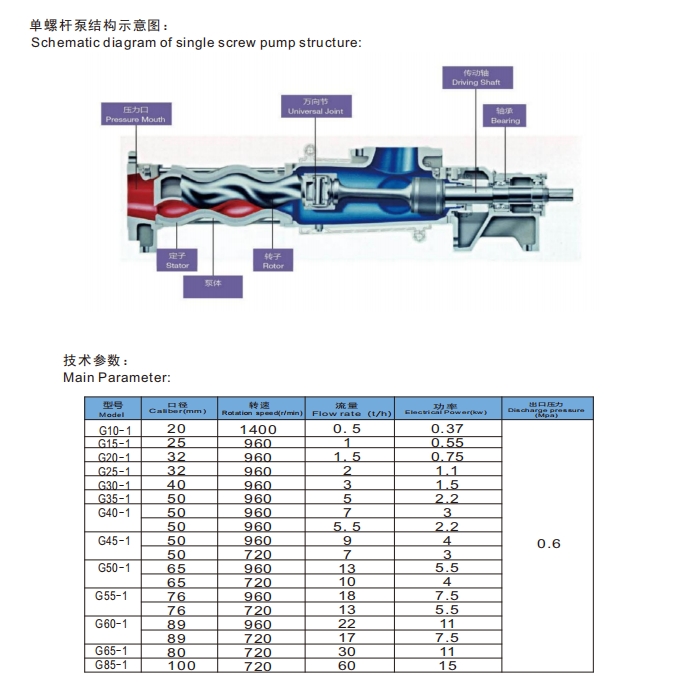

O princípio de funcionamento de uma bomba de parafuso gira em torno do mecanismo de deslocamento positivo, onde o fluido é movido prendendo e deslocando um volume fixo dele através da bomba. As bombas de parafuso são projetadas para usar um ou mais parafusos helicoidais para atingir esse deslocamento. Os principais componentes envolvidos no funcionamento de uma bomba helicoidal são os parafusos (rotores) e o estator.
Aqui estão as etapas básicas de funcionamento das bombas de parafuso: -
As bombas de parafuso possuem um ou mais parafusos helicoidais (rotores) que normalmente são montados em um eixo central.
Os parafusos giram dentro de um componente estacionário chamado estator. O estator é normalmente um invólucro cilíndrico ou semicilíndrico que envolve os parafusos.
O fluido a ser bombeado entra na bomba pela extremidade de sucção. À medida que os parafusos giram, eles criam cavidades em expansão que atraem o fluido.
A forma helicoidal dos parafusos e do estator faz com que as cavidades em expansão retenham um volume fixo de fluido. Este fluido retido é transportado ao longo do comprimento do parafuso à medida que ele gira.
À medida que os parafusos continuam a girar, o fluido retido é movido axialmente ao longo dos parafusos. O fluido é forçado em direção à extremidade de descarga da bomba.
O fluido é então expelido da bomba na extremidade de descarga. A rotação dos parafusos garante um fluxo contínuo e não pulsante.
O processo é repetido à medida que os parafusos continuam a girar, criando um fluxo consistente de fluido.
Lóbulo de aço inoxidável Bombear Tabela de especificações
Corpo da bomba em fundição de precisão | AISI304/316L |
Juntas | EPDM |
Vedação mecânica | C/SiC/EPDM |
Acabamento superficial interno | Ra<=0,6mm |
Acabamento superficial externo | espelho polido |
Máx. velocidade | 720 RPM |
Máx. pressão | até 12 bares |
Máx. fluxo | 60m3/h |
Máx. temperatura | até 350oC |
Características
● Fácil de manter
● Fluxo constante e não pulsante
● Manuseio de alta viscosidade
● Versátil, autoescorvante
● Baixo ruído e vibração
● Ajuda a não bombear contaminantes para o fluido
● Alta velocidade de bombeamento
● Econômico
Aplicativo
As bombas de parafuso são usadas principalmente em fluidos de maior viscosidade. Mover esses fluidos com bombas de parafuso resulta em uma máquina energeticamente eficiente e relativamente compacta quando comparada a outros tipos de bombas, ou seja, bombas centrífugas.
Princípios de Trabalho
A bomba de lóbulo consiste em uma carcaça fundida, eixo, rotores e selo mecânico. O eixo conecta o motor e os rotores. Quando o motor começa a funcionar, o eixo gira, o que faz com que o rotor gire de forma síncrona. Dois rotores dentro da carcaça sem se tocarem, mas dividindo a cavidade em várias partes, dão espaço para o fluido preencher. À medida que o rotor se move no sentido anti-horário, ele transporta o fluido da entrada para a porta de descarga enquanto gera pressão na porta de descarga .
Recurso e especificação
Aço inoxidável SBomba de escorvamento elfo Tabela de especificações
Máx. taxa de fluxo | 50m3/h |
Viscosidade máxima | 100.000Cps |
Fonte de energia | 0,75 kW a 22 kW |
Máx. temperatura | 120°C |
Material | SS304/SS316L |
| Selo mecânico | selo mecânico único/selo mecânico duplo |
| Conexão de entrada/saída | Rosca, braçadeira, flange, solda |
| Tratamento de superfície interna | ≤ Ra0,8μm como padrão |
| Marca do motor | ABB ou motor local |
| Tipo de motor | motor de frequência variável, motor de velocidade fixa |
Máx. taxa de fluxo | 50m3/h |
Freqüência | 50 Hz/60 Hz |
Máx. pressão | 8 barras |
Máx. temperatura | 110ºC |
Material | SS304/SS316L |
| Conexão de entrada/saída | Braçadeira, Solda, Flange |
| Tamanho de entrada/saída | 1'-3' |
| Diafragma | PTFE, PTFE com verso branco, EPDM, EPDM branco, NBR branco |
| Maneira de dirigir | Ar ou Motor |
Características
● Camisa térmica como opção opcional para meios de fácil solidificação e congelamento, como chocolate
● Design super limpo e compacto em selo mecânico para manter a higiene
● Não há atrito entre os rotores e o corpo da bomba, o que garante uma longa vida útil
● Economiza tempo na montagem e desmontagem rápida.
● Possui características de baixa velocidade com alto rendimento
● O processo de transporte é suave e contínuo
● Válvula de segurança embutida pode ser necessária se necessário.
● Pode ser equipado com carrinho e painel de controle
Aplicativo
O lóbulo rotativo bombear é um projeto sanitário que tem ampla utilização na aplicação. Não é usado apenas em fluidos de alta viscosidade, como pasta de tomate, mel, chocolate, iogurte, mas também também pode ser usado para o sistema CIP&SIP. É amplamente aplicado em alimentos, bebidas, laticínios, cosméticos, produtos farmacêuticos, indústria química e outros.
